SISTEMA DIÉDRICO: Representación y Posiciones de una recta PERPENDICULAR al plano VERTICAL

inicio > sistema diédrico > representación y posiciones de una recta perpendicular al plano vertical (gráfico interactivo)

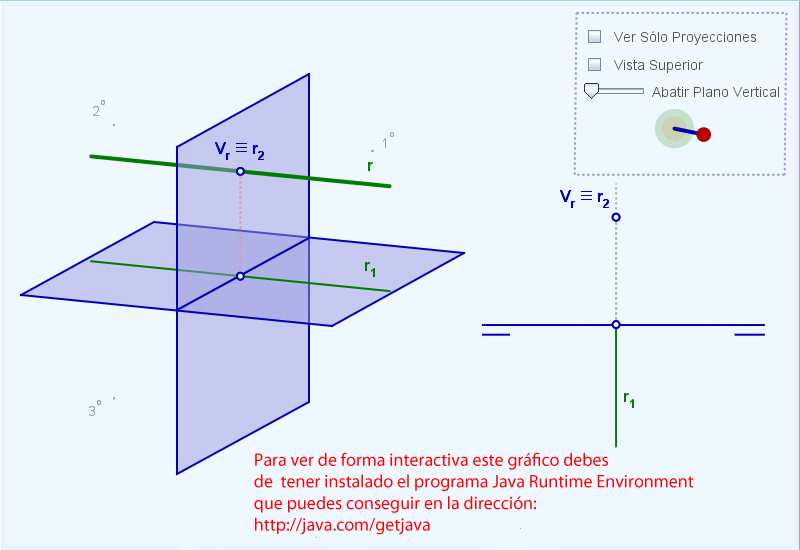

Las posiciones de las trazas de la recta nos indican su posición en el espacio y los cuadrantes por los que pasa. Los puntos "V" y "H" son las trazas (puntos de intersección de la recta con los planos de proyección vertical y horizontal, respectivamente).

Mueve la traza Vr arriba o abajo, a la derecha o a la izquierda, y comprueba las diferentes posiciones correspondientes de la recta.

Para entender mejor el proceso que se sigue en el sistema diédrico coloca las proyecciones en una posición, oculta la recta para ver sólo las proyecciones o abate moviendo el cursor el plano vertical. Marcando la casilla "Vista Superior" podrás observar como queda el conjunto. Verás que el resultado es el gráfico de la derecha.
