MAQUETA DE LA LÁMPARA I.Q.LIGHT*

inicio > estructuras modulares tridimensionales > maqueta de la lámpara IQLight*

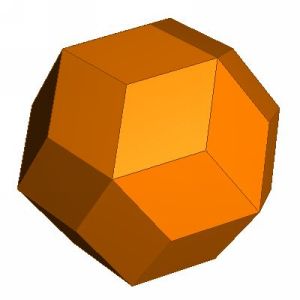

Entre los diseños de lámparas modernas encontramos muchas con una estructura claramente poliédrica. El diseño de las lámparas del danés Holger Strøm está basado en las figuras poliédricas que tienen caras con forma de rombos. La más conocida es la que se acerca más a una esfera, el Triacontaedro Rómbico.

Los rombos están ligeramente deformados, lo que obliga a curvarlos para encajar unas piezas con otras. Unida la tensión de la curvatura a unos salientes en forma de ganchos de los vértices, permite que las piezas y la figura se mantengan sin necesidad de pegamento ni otros accesorios.

La curvatura además permite el paso de la luz de forma indirecta y del aire que evita el sobrecalentamiento.

La lámpara original está hecha con un material plástico semitraslúcido, Para realizar la maqueta es conveniente que utilicemos un cartón suficientemente resistente (de unos 240 gr/m2). Las piezas van unidas de 5 en 5 en los vértices agudos y de 3 en 3 en los obtusos. (Para el triacontaedro rómbico). Para otros diseños las piezas se unen de 4 en 4 en alguno o en varios de sus puntos.

Plantilla en A4 (8 piezas) CorelDraw (17 Kb)

Plantilla en A4 (8 piezas) PDF (25 Kb)

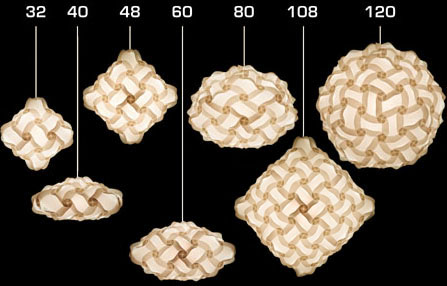

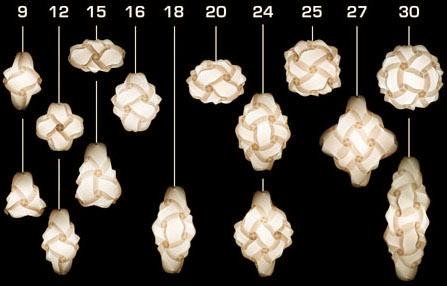

Debajo puedes ver diferentes modelos con el número de piezas necesario para cada uno. Para el triacontraedro rómbico son necesarias 30 piezas.

* I.Q.Light es una marca registrada. (Más información sobre su autor, su historia, su geometría y su comercialización en www.iqlight.com)
